Опоры трубопроводов

Опоры трубопроводов

Важнейшая технологическая часть любой трубопроводной магистрали - надежные опоры под трубопроводы, фиксирующие линию в заданном положении. При выборе опорных деталей важно учитывать параметры и нагрузки, на которые они рассчитаны.

Опоры стальных трубопроводов

Опорные элементы трубопроводных магистралей бывают нескольких типов:

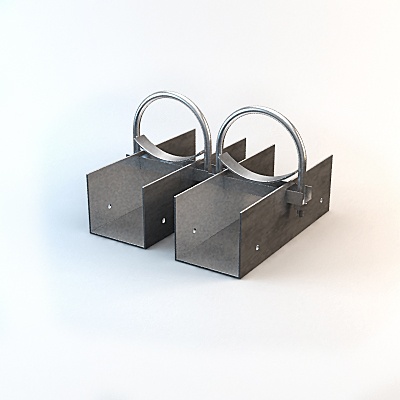

  • неподвижные опоры трубопроводов имеют жесткое или полужесткое крепление. При жестком креплении трубопровод охватывается держателем мертвой хваткой и препятствует любым перемещениям по оси. Полужесткое крепление имеет в конструкции шарниры, препятствующие линейному перемещению труб и дают ограниченную свободу движения в других направлениях. Оба вида неподвижных опорных элементов используются при прокладке наружных частей трубопроводов и призваны "гасить" усилия, вызванные температурным расширением стальных труб;

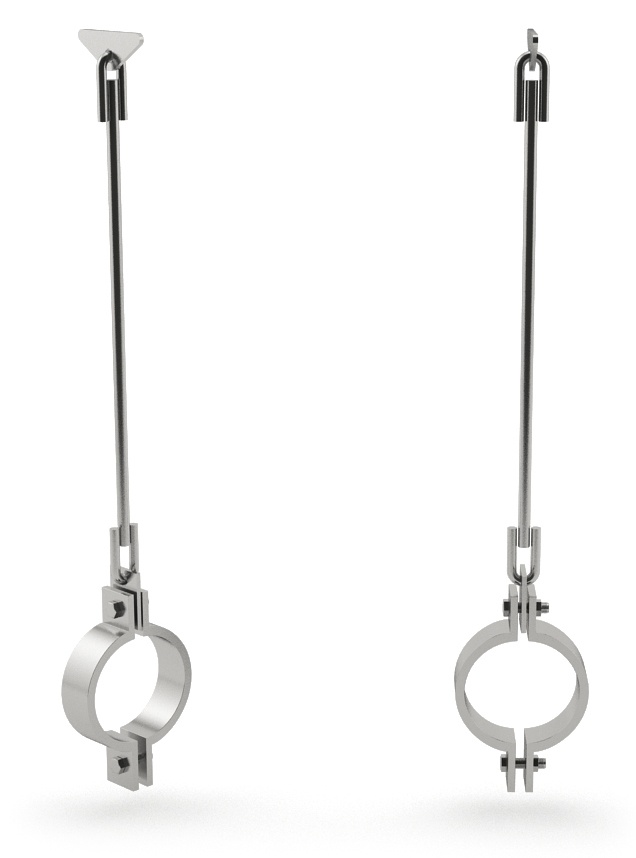

  • подвижные опоры трубопроводов допускают перемещения относительно оси магистрали в расчетном диапазоне, заложенном при проектировании. Обычно этот тип представляет собой подвесную конструкцию с основным элементом поддержки, имеющим приварные и бескаркасные части. Область применения - наружные магистрали подземной и надземной прокладки;
  • скользящая опора для трубопроводов - разновидность подвижной конструкции, позволяющая трубе совершать перемещения, связанные с температурным воздействием в поперечном и осевом направлении. Существуют хомутовые и катковые разновидности опорного элемента, чьи параметры регламентируются ГОСТ.

Скользящий тип опорного элемента состоит из жесткого основания, выполненного из стального профиля, металлического держателя, закрепленного метизами, и защитного кожуха, устанавливаемого через фланцевое соединение со специальной компенсирующей прокладкой. Опора не только компенсирует перемещения трубы, но и защищает ее от разрушения, вызванного постоянным трением. ОСТ опоры трубопроводов 36-146-88 описывает требования к данным деталям трубопроводов.

Предложение магазинa "Трубмаркет"

Наша компания, имеющая государственную регистрацию в городе Москва, предлагает предприятиям опоры трубопроводов. Купить любые соединительные и опорные элементы магистралей, трубный прокат, чугунные трубы и фасонные части можно прямо на сайте.

Мы предлагаем выгодные условия приобретения – простое оформление заказа, продажу партии любого объема, мгновенную отгрузку после получения оплаты, доставку по всей стране. Ищете опоры трубопроводов? Цена на Трубмаркете самая низкая в регионе, а качество соответствует установленным стандартам. Изготавливаем под заказ уникальные элементы для магистралей по чертежам.
